当你的手机发烫降频，当电脑电扇狂转不止，你是否念过，这背后是一场囊括环球芯片行业的散热危境？

　　到2029年，一颗AI芯片的功耗将打破6000W，相当于一台空调全速运转的功率。

　　芯片正像高烧不退的运启发，正在算力竞赛中冒死奔驰，却因散热缺乏而活动维艰。

　　英伟达、台积电谋划正在2027年前将SiC衬底导入进步封装，这个一经紧要运用于电动车的合头质料，正正在成为处理芯片散热困难的终极火器。

　　本日带你读懂：为什么碳化硅（SiC）这个看似通常的质料，正正在成为处理环球芯片散热危境的合头，以及它将奈何重塑万亿范围的半导体工业形式。

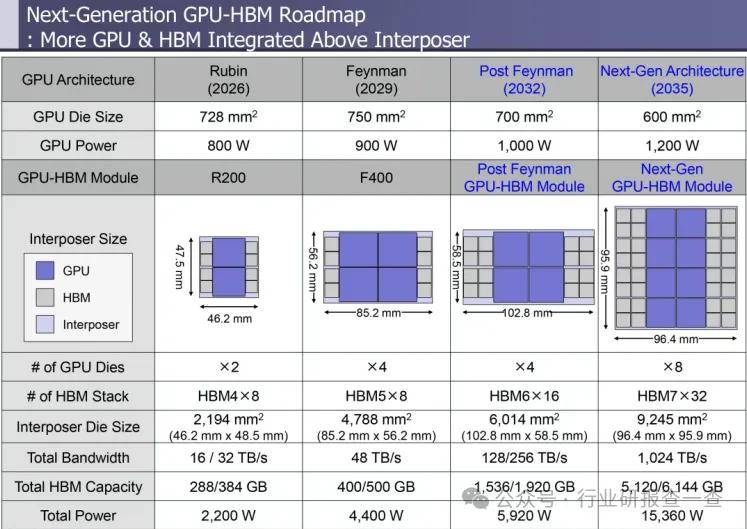

　　AI算力的爆炸式拉长正正在将芯片功率推向惊人高度。数据显示，英伟达H100芯片功耗已超700W，下一代Feynman架构估计打破4400W，到2030年后乃至或者迫临15000W。

　　目前主流的CoWoS进步封装身手固然竣工了芯片的高密度集成，却也使得热量积聚成为火山口，散热题目一经成为限制算力发达的最大瓶颈。

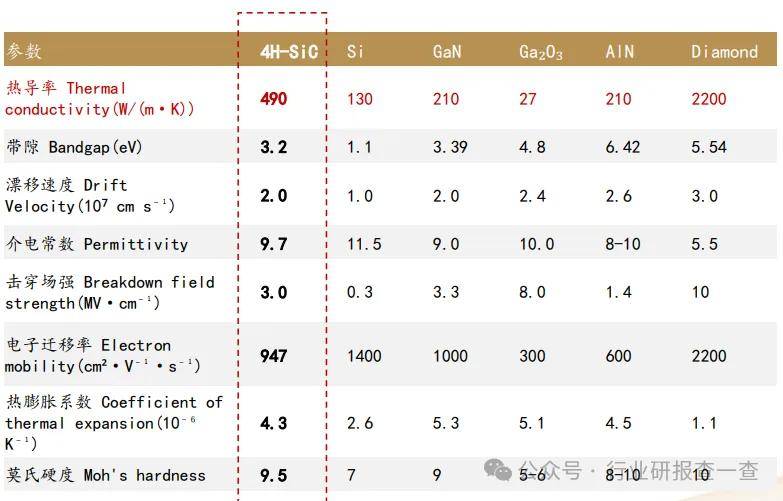

　　与守旧硅质料比拟，SiC映现出令人咋舌的所有上风。正在导热职能上，SiC热导率高达490W/m·K，是硅质料的3倍以上，不妨神速将热量从焦点区域带走。

　　正在机合强度方面，莫氏硬度到达9.5，有用避免了大尺寸中介层的开裂和翘曲题目。

　　正在耐温职能上，熔点高达2700℃，击穿场强更是硅的10倍，完整适配高功率场景。

　　北京大学的尝试数据充塞声明了SiC的杰出职能：SiC热管中介层的散热功率可达276W，而守旧的硅和玻璃质料仅能到达18W-21W，职能差异凌驾十倍。这种碾压级的上风，让SiC成为处理芯片散热题目的不二之选。

　　工业巨头一经用实质作为投下了相信票。2025年9月，据中邦台湾媒体报道，英伟达正谋划正在新一代GPU中采用12英寸SiC衬底，最晚将正在2027年告终导入。

　　更令人奋起的是实质结果预测：采用SiC中介层后，芯片做事温度可从95℃降至75℃，散热本钱低浸30%，芯片寿命伸长2倍。这意味着来日的AI任事器将不妨更寂静、更安祥地运转，同时大幅低浸能耗本钱。

　　商场需求正正在显现发生式拉长。即使CoWoS身手中70%的中介层交换为SiC，到2030年，环球须要凌驾230万片12英寸SiC衬底，等效920万片6英寸衬底，这一数字远远赶过目下环球产能。

　　正在投资范围上，各大企业踊跃扩产；正在分娩本钱方面，人工和水电本钱占比近两成，具备明显上风；

　　鄙人逛援助上，中邦行为环球新能源车工业链的焦点，为SiC发达供应了强壮撑持。

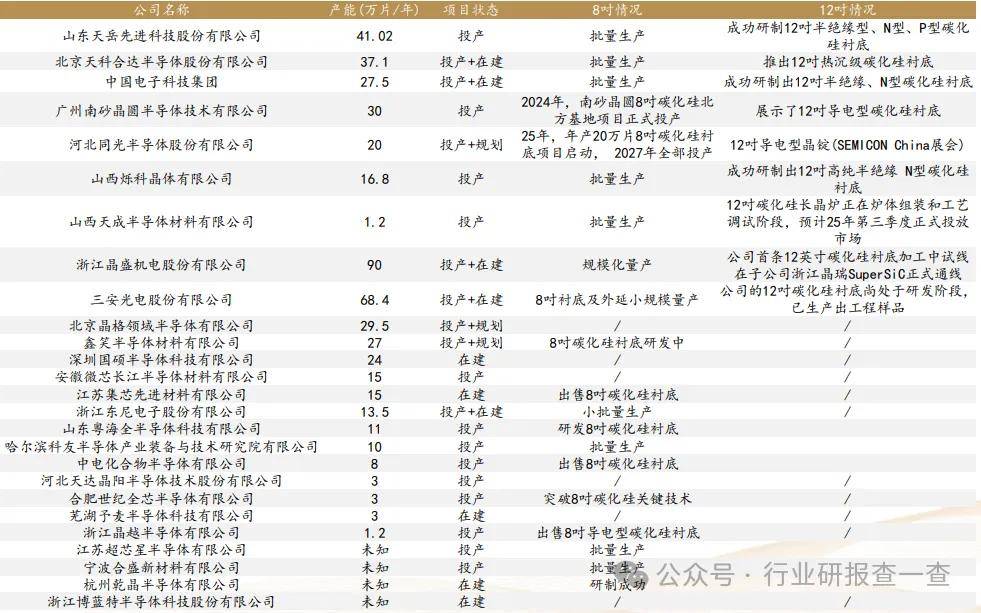

　　的确到企业层面，天岳进步已推出12英寸SiC衬底，环球商场份额排名第二；晶盛机电首条12英寸SiC中试线%邦产化；

　　三安光电与意法半导体合伙修厂，打通从衬底到器件的全链条。中邦正从创制大邦向质料强邦迈进。

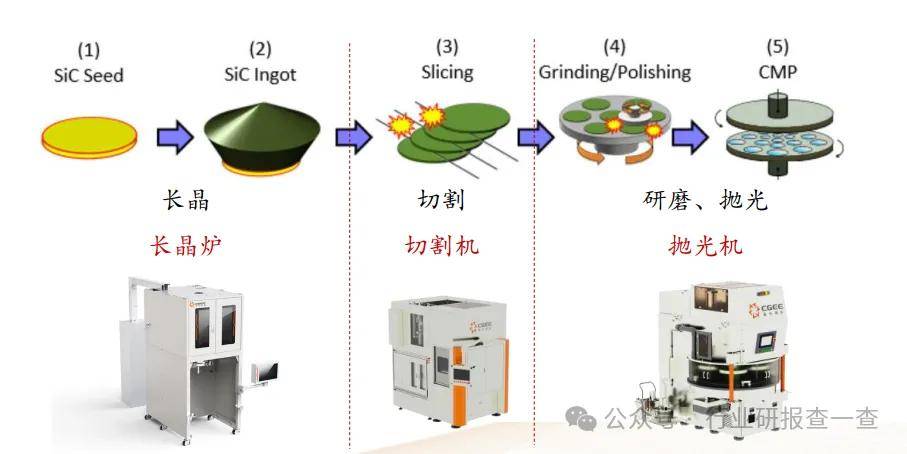

　　正在修筑规模，晶盛机电竣工修筑与衬底双组织，12英寸身手领先行业；晶升股份行为长晶炉修筑焦点供应商，已向台积电送样测试。

　　正在衬制方面，天岳进步身手获取邦际认同，环球商场份额继续擢升；三安光电、通威股份等企业也正在加快产线组织。

　　固然身手替换仍需克制工艺成熟度等挑拨，但趋向一经显然：SiC正从功率器件向进步封装规模扩展，翻开了一个全新的百亿级商场。

　　正在充满时机的同时，也须要清楚明白到面对的挑拨。正在身手层面，高精度刻蚀和bonding工艺尚未十足成熟，须要继续的研发进入。

　　然而，史册阅历解释，每一次身手革命都是时机与危急并存，那些不妨正确独揽趋向、继续身手改进的企业，终将正在新时期中脱颖而出。
